Dalam dunia konstruksi, terutama proyek infrastruktur seperti jalan, jembatan, drainase, dan pelabuhan, beban gandar (axle load) menjadi parameter penting yang tidak bisa diabaikan. Beban gandar adalah total beban yang diterima oleh satu gandar kendaraan, baik yang tetap maupun bergerak, dan memiliki pengaruh langsung terhadap kekuatan serta umur layanan infrastruktur.
Pada produk beton precast—misalnya box culvert, U-Ditch, buis beton, road barrier, dan pipa RCP—beban gandar menjadi salah satu acuan utama dalam perencanaan struktur, desain ketebalan dinding, dan spesifikasi material. Mengabaikan faktor ini bisa berakibat pada kegagalan struktural dan kerugian finansial yang besar.
1. Pengertian Beban Gandar dalam Konstruksi
Beban gandar adalah besaran gaya vertikal yang dihasilkan oleh berat kendaraan beserta muatannya dan diteruskan melalui satu gandar. Beban ini akan didistribusikan ke permukaan jalan atau ke elemen struktural yang dilalui.
Dalam konteks beton precast, beban gandar tidak hanya relevan untuk desain struktur jalan, tetapi juga penting dalam perhitungan kekuatan beban rencana (design load) produk yang akan menahan beban lalu lintas di atasnya.
2. Kaitan Beban Gandar dengan Produk Beton Precast
Produk beton precast digunakan pada berbagai titik infrastruktur yang secara langsung berinteraksi dengan beban lalu lintas. Contohnya:

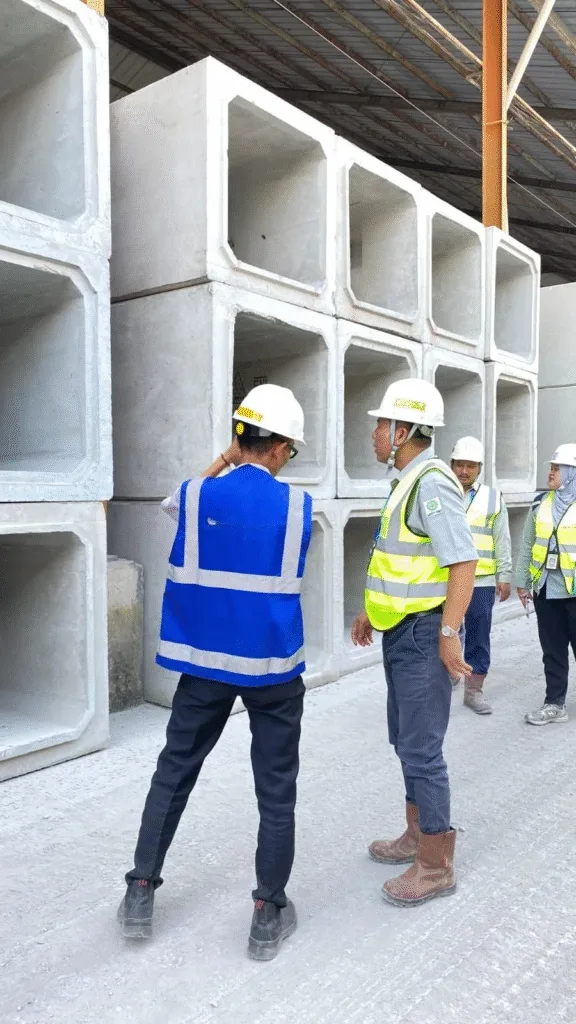

- Box Culvert dan U-Ditch Tertutup → dipasang di bawah badan jalan, sehingga harus mampu menahan beban kendaraan berat.
- Slab Precast → digunakan pada jembatan atau pelabuhan yang dilalui kendaraan logistik.

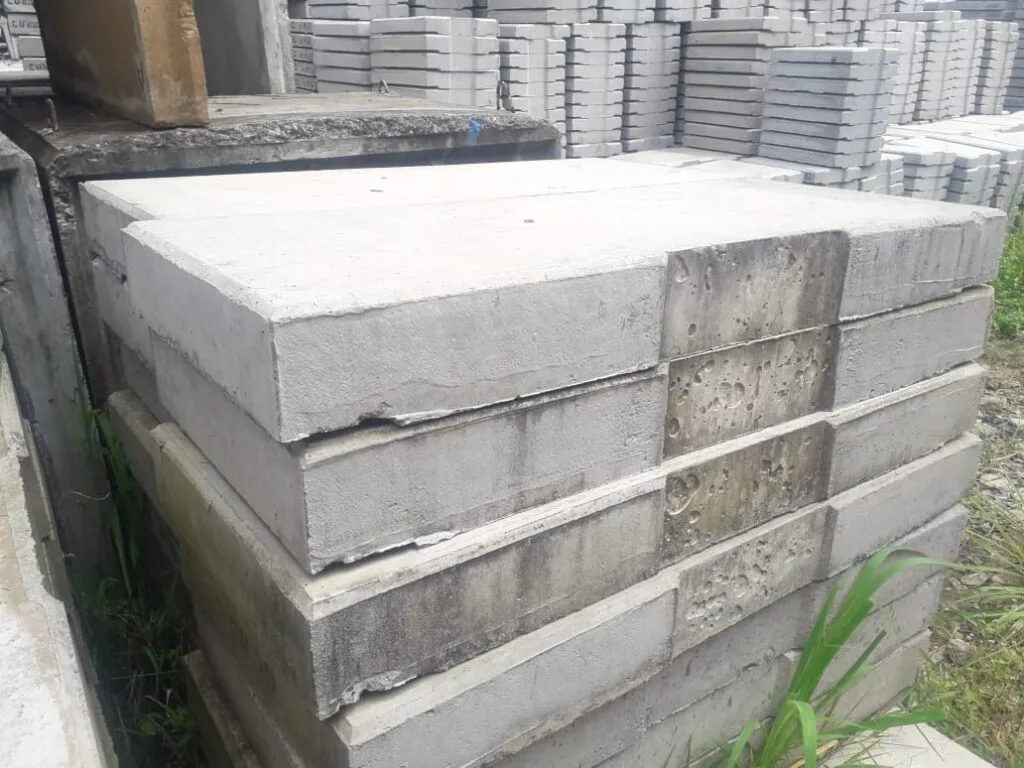

- Cover U-Ditch → sering menjadi jalur pejalan kaki, tetapi di beberapa lokasi juga dilalui kendaraan ringan atau bahkan truk.
- Pelat Penutup Saluran (Manhole Cover) → memikul beban kendaraan di area perkotaan.
Jika spesifikasi produk tidak disesuaikan dengan kelas beban gandar yang berlaku, maka akan timbul risiko retak dini, deformasi permanen, atau keruntuhan struktural.
3. Standar Beban Gandar di Indonesia
Di Indonesia, acuan utama beban gandar berasal dari peraturan lalu lintas dan standar teknis seperti:
- Peraturan Menteri Perhubungan yang menetapkan batas beban gandar maksimum (BGM) untuk kendaraan umum, biasanya 8–10 ton per gandar.
- SNI (Standar Nasional Indonesia) untuk produk beton bertulang precast, yang memasukkan parameter beban rencana sesuai kelas jalan.
- AASHTO LRFD Bridge Design Specifications (referensi internasional) yang juga sering diadaptasi pada proyek besar.
Standar ini memastikan bahwa desain produk precast mempertimbangkan kondisi lalu lintas aktual di lapangan.
4. Klasifikasi Beban Gandar
Beban gandar dapat dikategorikan berdasarkan jenis gandar kendaraan:
- Single Axle Load – Beban yang ditumpu oleh satu gandar dengan dua roda.
- Tandem Axle Load – Beban yang ditumpu oleh dua gandar berdekatan, umum pada truk pengangkut material.
- Tridem Axle Load – Beban yang ditumpu oleh tiga gandar sekaligus, biasanya pada trailer berat.
Dalam desain beton precast, perhitungan beban ini digunakan untuk menentukan faktor distribusi beban dan momen lentur maksimum.
5. Dampak Beban Gandar Terhadap Desain Produk Beton Precast
Ketahanan produk precast terhadap beban gandar dipengaruhi oleh beberapa faktor:
- Kekuatan Tekan Beton → Beton K-350 hingga K-500 biasanya dipakai untuk produk yang menerima beban berat.
- Tebal dan Dimensi Elemen → Makin besar beban, makin tebal dinding atau pelat yang dibutuhkan.
- Tulangan Baja → Diameter dan jarak tulangan disesuaikan dengan analisis momen dan geser akibat beban.
- Sistem Sambungan → Sambungan antar modul precast harus cukup kuat untuk menahan beban terdistribusi.
Jika desain tidak mempertimbangkan beban gandar yang sesuai, maka potensi kegagalan seperti retak struktural, keruntuhan lokal, dan deformasi akan meningkat.
6. Contoh Perhitungan Sederhana
Misalnya, sebuah box culvert dipasang di bawah jalan kelas I dengan beban gandar maksimum 10 ton (100 kN) per gandar.
Beban ini harus dikonversi ke beban rencana menggunakan faktor kejut dan distribusi tanah sesuai standar SNI 1725:2016.
Langkah ringkas:
- Beban Gandar Aktual (P) = 100 kN
- Faktor Kejut (IM) = 1,33 (jalan beton)
Beban kejut: P′=P×IM=100×1,33=133 kNP’ = P \times IM = 100 \times 1,33 = 133 \, kNP′=P×IM=100×1,33=133kN - Distribusi ke Pelat Culvert → dihitung berdasarkan kedalaman pemasangan dan sifat tanah.
- Analisis Momen Lentur → menentukan kebutuhan tulangan dan tebal pelat.
Hasil ini menjadi dasar desain dimensi dan spesifikasi teknis culvert.
7. Uji Lapangan dan Sertifikasi
Sebelum produk beton precast dipakai, perlu dilakukan uji beban untuk memastikan kesesuaian dengan beban gandar rencana.
Jenis uji yang umum digunakan:
- Load Test menggunakan kendaraan beban sesuai kelas jalan.
- Proof Load Test dengan pemberat statis.
- Uji Tekan Beton untuk memastikan mutu sesuai rencana.
Hasil uji ini biasanya dituangkan dalam sertifikat kelayakan produk yang menjadi syarat pada proyek-proyek pemerintah maupun swasta.
8. Strategi Menghadapi Beban Gandar Berat di Lapangan
Produsen beton precast dapat melakukan beberapa strategi untuk menjamin ketahanan produk:
- Menggunakan Beton Mutu Tinggi → K-400 ke atas untuk lalu lintas berat.
- Desain Tulangan Optimasi → Memanfaatkan software analisis struktural untuk efisiensi.
- Peningkatan Kualitas Produksi → Menggunakan cetakan presisi dan curing yang baik.
- Penerapan Standar SNI dan AASHTO → Menjamin kompatibilitas dengan beban lalu lintas nasional.
- Pemeriksaan Berkala di Lapangan → Untuk mendeteksi kerusakan dini.
Kesimpulan
Beban gandar adalah faktor fundamental dalam desain, produksi, dan pemasangan produk beton precast, khususnya yang berada di bawah atau berdekatan dengan jalur lalu lintas kendaraan.
Dengan mempertimbangkan standar nasional (SNI) dan kondisi beban aktual di lapangan, produsen dapat memastikan bahwa produknya memiliki ketahanan struktural, umur layanan panjang, dan keamanan operasional.
Kesalahan dalam memperhitungkan beban gandar bukan hanya berdampak pada kerusakan fisik produk, tetapi juga berpotensi mengganggu fungsi infrastruktur secara keseluruhan. Oleh karena itu, pendekatan desain berbasis data dan standar teknis adalah keharusan, bukan pilihan.
